如何使用卤素水分仪测定POM（聚甲醛）水分含量
如何使用卤素水分测定仪测定POM（聚甲醛）水分的含量？这是POM（聚甲醛）供应商和他们的客户都非常关注的一个问题。本文中提供了典型POM（聚甲醛）样品水分测定解决方案，您将了解到如何使用卤素水分测定仪测定POM（聚甲醛）样品水分含量，以及VM-E01快速卤素水分测定仪的使用流程和规范。
VM-E01卤素水分测定仪（0.1mg/0.0001g）
塑料部件的供应商和他们的客户都非常关注于产品质量和快速生产过程。具有合适的水分含量的原料确保无故障的共混和注塑过程、光滑的表面和注塑部件的理想机械性能。维科美拓VM-E01快速卤素水分测定仪是适用于塑料行业生产现场进行简单准确水分含量测定的理想仪器。
事实上使用卤素水分测定仪进行塑料中的水分含量测定是在ASTM（美国材料试验协会标准）标准中已经公认的测试方法，D6980-12“采用失重法测定塑料中水分的标准试验方法”。
维科美拓是水分检测领域的专家，为不同用户提供有快速且针对性的行业解决方案。本文中提供了典型POM（聚甲醛）样品水分测定解决方案，您将了解到如何使用卤素水分测定仪测定POM（聚甲醛）样品水分含量，以及VM-E01快速卤素水分测定仪的使用流程和规范。
在您了解如何使用VM-E01卤素水分测定仪测定POM（聚甲醛）样品中水分含量，以及快速卤素水分测定仪的使用流程和规范之前，您或许还想了解以下这些问题：
卤素水分测定仪能否替代烘箱法？是可以的，有关快速卤素水分测定仪能否替代烘箱法的问题在《快速卤素水分测定仪能否替代烘箱法》一文中已有阐述。
我想要采用卤素水分快速测定仪测定塑料中的水分含量，应该如何选择一款快速、准确的型号？有关如何选择一款快速卤素水分测定仪的相关问题在《快速卤素水分测定仪选型指南》一文中已有阐述。
我想了解更多卤素水分测定仪相关的知识，我该如何获取这些内容？有关快速卤素水分测定仪相关知识在《快速卤素水分测定仪有哪基础知识》、《卤素水分仪技术参数解释》、《卤素水分测定仪》等文章中已有阐述。
针对快速卤素水分测定仪测定塑料水分含量，我还有一些其它的问题想要了解，我该如何了解这些信息。有关卤素水分仪测定塑料的一些常见问题解答在《卤素水分仪测定塑料的一些常见问题解答》一文中已有阐述。
WKT-A9型卡尔费休微量水分测定仪（库伦法）
本实验使用维科美拓WKT-A9卡尔费休水分测定仪进行POM（聚甲醛）中水分参考值的测定，与WKT-V2卡式加热炉配合使用，样品被转移至卡式炉的炉体内，挥发的水分通过干燥的氮气传送至电解池而被测定。
在使用VM-E01快速卤素水分测定仪测定塑料行业样品水分含量时，如果没有进行过相关实验或没找到对应的参考方法，维科美拓根据实验经验数据给您推荐以下设置方式：
升温模式：标准模式
停机模式：自动停机（1mg/140s）
取样量：30g
分辨率：High（0.1mg/0.0001g）
预热：待机，100°C；在待机温度下，将样品空盘预热1分钟，然后去皮。
图1 不同温度加热同一样品对比
（点击图片可放大查看）
选择合适的干燥温度，使水分含量测定结果和卡尔费休水分测定仪参考值相匹配。如果出现塑料熔化或颜色明显变化，则表示设置温度过高。一些样品因其特性的特殊，在加热过程中避免不了会出现变色的除外（如样品是聚酰胺，则不可避免的会变化为棕色）。
图1为两次加热后的样品实例对比图，左图说明选择的干燥温度是正确，样品既没有熔化，也没有变色。而右图则明显出现了样品变棕色的迹象，因此所设置的干燥温度过高（样品融化及变色）。
待测的样品应及时进行测定，如果不能或不需要立即测定，请将样品完全装满容器（不能少量或不装满，如果样品过少，建议更换小容器），并密封保存，以减少容器内的空气，从而避免保存过程中产生吸潮现象。
将VM-E01快速卤素水分测定仪置于合适的实验位置，开机预热30min，调节至水平（水平气泡居中），并对仪器进行称重校准和温度校准，即可开始POM（聚甲醛）样品的水分测定流程（有关快速卤素水分测定仪的安装、使用环境、预热、校准等问题在《卤素水分测定仪正式测样前的准备工作》一文中已有阐述，您可点击链接前往了解。）。
1. 将样品空盘放置在仪器中心位置的三角支架上，在130˚C的待机温度下预热1分钟，按去皮键进行置零。
2. 用药勺将30g左右的POM（聚甲醛）样品快速均匀的平铺于样品盘上，等待屏幕数值稳定。
3. 数值稳定后，按开始测定键，几分钟后即可在屏幕上看到POM（聚甲醛）样品的水分测定结果。
VM-E01卤素水分测定仪（0.1mg/0.0001g）
升温模式：标准模式
加热温度：130℃
停机模式：自动停机（1mg/140s）
取样量：30g
分辨率：High（0.1mg/0.0001g）
预热：待机，100°C；在待机温度下，将样品空盘预热1分钟，然后去皮。
样品描述：POM，米色，高强度，良好的抗腐蚀性、热稳定性和抗氧化性，吸湿性小。
典型最大允许水分含量 [%]：0.2
吸湿性（23˚C/50rH） [%]：0.2

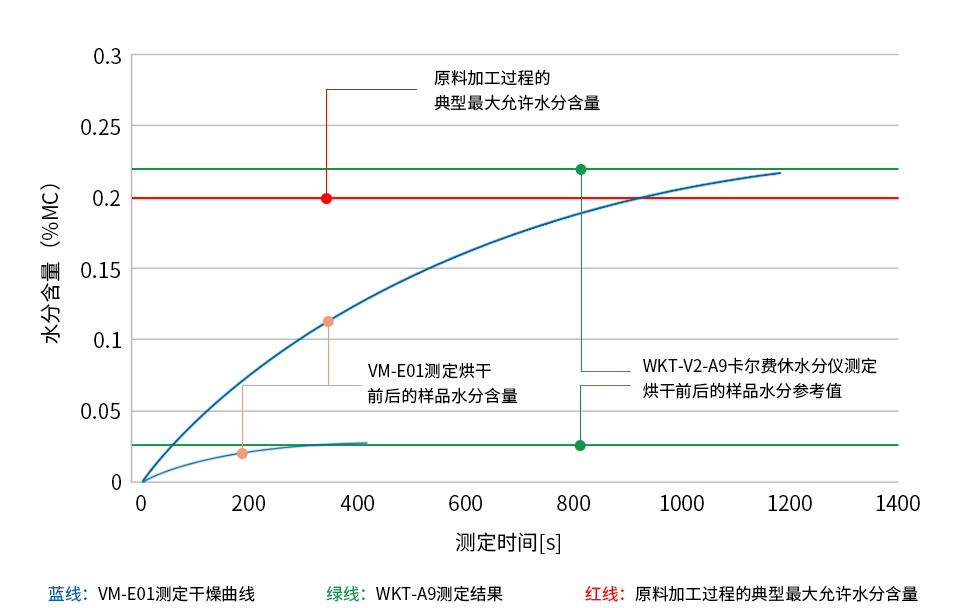

图表说明
建议：测定6个POM（聚甲醛）样品，每个样品含有不同的水分含量(干燥、水分含量）。
绿线：WKT-A9卡尔费休水分仪和配套WKT-V2卡式加热炉配合使用测定的水分含量（平均值）。
蓝线：VM-E01快速卤素水分测定仪测定的水分含量（平均值）。
红线：代表塑料粒子加工的典型最大允许水分含量。参考供应商针对材料的特定值的说明。
| 样品信息 | POM样品烘干前的水分含量 | POM样品烘干后的水分含量 | ||
| 测定方法 | 卤素水分测定仪 | 卡尔费休水分测定仪 | 卤素水分测定仪 | 卡尔费休水分测定仪 |
| 水分含量%MC | 0.217 | 0.222 | 0.034 | 0.030 |
| 标准偏差Δ | 0.001 | 0.002 | 0.001 | 0.003 |
| 测定时间[min] | 20 | 30 | 7 | 30 |
特定样品实验说明
塑料粒子加工的最大允许水分含量必须始终依照供应商的说明。此处所列值仅为典型值，可能不适用于您的特定材料或加工过程。
所列的干燥参数是对普通塑料进行测试获得的，并不包含所有等级或颜色的各种塑料。想要获得特定材料的最佳测定结果，可能需要对干燥方法参数进行优化。
可以，事实上使用卤素水份测定仪进行塑料中的水份测定是ASTM（美国材料试验协会标准）标准中已经公认的测定方法，D6980-12“采用失重法测定塑料中水份的标准试验方法”。
可以的，有关快速卤素水分测定仪能否替代烘箱法的问题在《快速卤素水分测定仪能否替代烘箱法》一文中已有阐述。）
增强塑料含有玻璃或其他不影响水份测定的材料。所以可以使用同样方法。
建议根据不同吸热特性修改干燥温度，例如：黑色树脂使用的干燥温度要比白色树脂低大约10˚C。
因为干燥失重原理将失去的可塑剂看做是水份，需要特别注意。例如：如果可能，用较低的温度加热防止可塑剂的挥发。
卡尔费休水分滴定仪干燥炉的干燥温度不能直接应用于VM-E01。根据经验，通常VM-E01的干燥温度比干燥炉低30˚C。
已有的方法可作为很好的参考，但是仍然需要根据其它供应商的聚合体化合物修改测定方法。
聚甲醛(POM)，又名缩醛树脂、聚氧化亚甲基，聚缩醛，是热塑性结晶性高分子聚合物，被誉为“超钢”或者“赛钢”。
聚甲醛（POM）是一种性能优良的工程塑料，在国外有“夺钢”、“超钢”之称。POM具有类似金属的硬度、强度和钢性，在很宽的温度和湿度范围内都具有很好的自润滑性、良好的耐疲劳性，并富于弹性，此外它还有较好的耐化学品性。POM以低于其他许多工程塑料的成本，正在替代一些传统上被金属所占领的市场，如替代锌、黄铜、铝和钢制作许多部件，自问世以来，POM已经广泛应用于电子电气、机械、仪表、日用轻工、汽车、建材、农业等领域。在很多新领域的应用，如医疗技术、运动器械等方面，POM也表现出较好的增长态势。
广泛用于制造各种滑动、转动机械零件，做各种齿轮、杠杆、滑轮、链轮，特别适宜做轴承，热水阀门、精密计量阀、输送机的链环和辊子、流量计、汽车内外部把手、曲柄等车窗转动机械，油泵轴承座和叶轮燃气开关阀、电子开关零件、紧固体、接线柱镜面罩、电风扇零件、加热板、仪表钮 ；录音录像带的轴承 ；各种管道和农业喷灌系统以及阀门、喷头、水龙头、洗浴盆零件；开关键盘、按钮、音像带卷轴；温控定时器；动力工具，庭园整理工具零件；另外可作为冲浪板、帆船及各种雪撬零件，手表微型齿轮、体育用设备的框架辅件和背包用各种环扣、紧固件、打火机、拉链、扣环；医疗器械中的心脏起博器；人造心脏瓣膜、顶椎、假肢等
用于化工、制药等化学合成及使用无水甲醛作原料的合成方面。
Related content
卤素水分测定仪正式测样前的准备工作有哪些
良好的安装、维护以及合适的使用环境，定期进行温度校准、称重校准等操作，是确保卤素水分仪在使用过程中保持良好性能的必要措施。本文中您将了解到快速卤素水分测定仪正式测样前的一些准备工作。
Related products
Solution
卤素水分测定仪法测定5种蔬菜水分含量
探讨烘箱法和卤素水分测定仪法检测蔬菜水分含量中的优势与劣势。方法选取生菜叶、茄子果肉、黄瓜果肉、辣椒和青辣椒5种蔬菜，分别用烘箱法和卤素水分测定仪法检测其水分含量，分析两种方法的准确性和可靠性。
Recently viewed products
