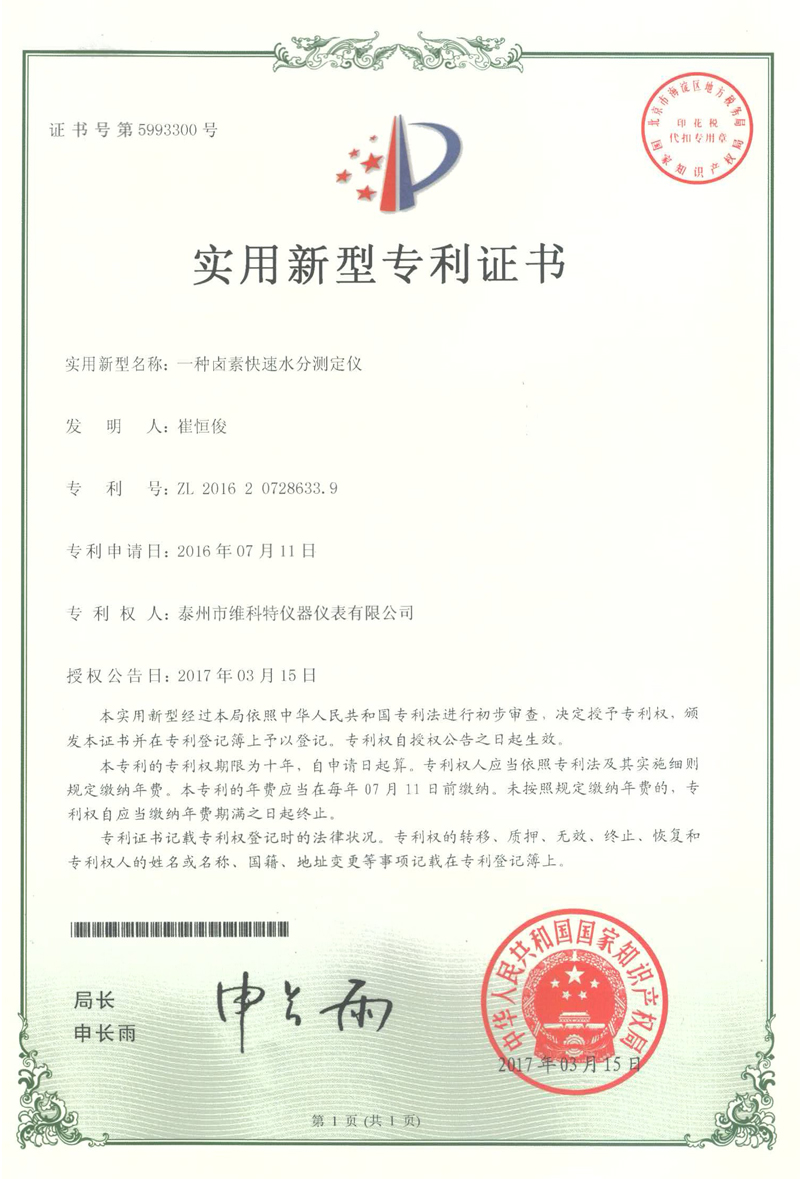

近日，由维科美拓（江苏维科特仪器仪表有限公司）设计的《一种卤素快速水分测定仪》喜获国家实用新型专利，专利号为CN201620728633.9，并受到由中国国家知识产权局颁发的《实用新型专利证书》，意味着维科美拓在实用新型专利领域上得到认可，在新型专利方面受到更深一步的保护和综合竞争力得到进一步的提升。
专利证书是专利申请经审查合格，没有发现驳回理由，满足颁发授予专利权条件，由国务院专利行政部门（即国家知识产权局）作出授予专利权的决定，发给专利申请人的专利证书，是一种法律证明文件。
专利证书分为发明专利证书、实用新型专利证书以及外观设计专利证书。
实用新型专利是三种专利类型（发明、实用新型和外观设计）中的一种，实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。专利法中对实用新型的创造性和技术水平要求较发明专利低，但实用价值大。
维科美拓通过常年的建立、运行与完善，有效提升了企业领导和员工知识版权意识，调动员工发明创造的积极性，使技术创新成果与知识产权紧密结合，增强企业核心竞争力。
未来，维科美拓将继续为客户提供优质的产品和服务，为中国分析仪器事业做出应有贡献，让检测更精准，让操作更简单，让用户更放心。
本实用新型公开了一种卤素快速水分测定仪，该测定仪包括下本体、以及与该下本体可转动连接并用于盖住该下本体顶端表面的上盖体，该下本体顶端表面设有用于盛放样品的电子称重托盘、以及设置于该下本体顶端表面上围住该电子称重托盘的第一环形护栏，该下本体内设有与该电子称重托盘电连接的控制芯片，该下本体侧表面还设有与该控制芯片电连接的显示屏及控制面板；该上盖体内设有可盖住该电子称重托盘和第一环形护栏的加热腔，该加热腔包括第二环形护栏、设置于该第二环形护栏内的第一卤素环状加热灯、设置于该第二环形护栏内的第二卤素环状加热灯。
1.一种卤素快速水分测定仪，其特征在于，所述测定仪包括下本体、以及与所述下本体 可转动连接并用于盖住所述下本体顶端表面的上盖体，所述下本体顶端表面设有用于盛放 样品的电子称重托盘、以及设置于所述下本体顶端表面上围住所述电子称重托盘的第一环 形护栏，所述下本体内设有与所述电子称重托盘电连接的控制芯片，所述下本体侧表面还 设有与所述控制芯片电连接的显示屏及控制面板;所述上盖体内设有可盖住所述电子称重 托盘和第一环形护栏的加热腔，所述加热腔包括第二环形护栏、设置于所述第二环形护栏 内的第一卤素环状加热灯、设置于所述第二环形护栏内的第二卤素环状加热灯、以及设置 于所述第二环形护栏表面用于罩住所述第一卤素环状加热灯和第二卤素环状加热灯的第 一玻璃保护罩、设置于所述第二环形护栏底面用于罩住所述第一卤素环状加热灯和第二卤 素环状加热灯的第二玻璃保护罩，所述第一玻璃保护罩中部设有第一通孔、所述第二玻璃 保护罩中部设有与所述第一通孔位置对应的第二通孔，所述加热腔内还设有与所述控制芯 片电连接的温度传感器。
2.根据权利要求1所述的卤素快速水分测定仪，其特征在于，所述下本体内还设有与所 述控制芯片电连接的定时模块。
3.根据权利要求1所述的卤素快速水分测定仪，其特征在于，所述第一卤素环状加热灯 和第二卤素环状加热灯分别与所述控制芯片电连接。
4.根据权利要求1所述的卤素快速水分测定仪，其特征在于，所述下本体与所述上盖体 第一端通过转轴可转动连接，所述下本体与所述上盖体第二端设有连接所述下本体与所述 上盖体第二端的卡合装置。
5.根据权利要求1所述的齒素快速水分测定仪，其特征在于，所述上盖体表面设有供用 户转动开启所述上盖体的握把。
一种卤素快速水分测定仪
技术领域
[0001] 本实用新型涉及一种水分测定仪，更具体地说，涉及一种卤素快速水分测定仪。背景技术
[0002] 传统的水分测定一般时采用烘箱干燥法，一个样品的测试需要两三个甚至三四个小时，而且还需要通过天平称重、人工计算，才能得出样品的水分值，测定效率低，不够适应高节奏的企业生产需要。实用新型内容
[0003] 本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种卤素快速水分测定仪。
[0004] 本实用新型解决其技术问题所采用的技术方案是:构造一种卤素快速水分测定仪，该测定仪包括下本体、以及与该下本体可转动连接并用于盖住该下本体顶端表面的上盖体，该下本体顶端表面设有用于盛放样品的电子称重托盘、以及设置于该下本体顶端表面上围住该电子称重托盘的第一环形护栏，该下本体内设有与该电子称重托盘电连接的控制芯片，该下本体侧表面还设有与该控制芯片电连接的显示屏及控制面板;该上盖体内设有可盖住该电子称重托盘和第一环形护栏的加热腔，该加热腔包括第二环形护栏、设置于该第二环形护栏内的第一卤素环状加热灯、设置于该第二环形护栏内的第二卤素环状加热灯、以及设置于该第二环形护栏表面用于罩住该第一卤素环状加热灯和第二卤素环状加热灯的第一玻璃保护罩、设置于该第二环形护栏底面用于罩住该第一卤素环状加热灯和第二卤素环状加热灯的第二玻璃保护罩，该第一玻璃保护罩中部设有第一通孔、该第二玻璃保护罩中部设有与该第一通孔位置对应的第二通孔，该加热腔内还设有与该控制芯片电连接的温度传感器。
[0005] 在本实用新型所述的卤素快速水分测定仪中，该下本体内还设有与该控制芯片电连接的定时模块。
[0006] 在本实用新型所述的卤素快速水分测定仪中，该第一卤素环状加热灯和第二卤素环状加热灯分别与该控制芯片电连接。
[0007] 在本实用新型所述的卤素快速水分测定仪中，该下本体与该上盖体第一端通过转轴可转动连接，该下本体与该上盖体第二端设有连接该下本体与该上盖体第二端的卡合装置。
[0008] 在本实用新型所述的卤素快速水分测定仪中，该上盖体表面设有供用户转动开启该上盖体的握把。[〇〇〇9]实施本实用新型的卤素快速水分测定仪，具有以下有益效果:使用本实用新型的卤素快速水分测定仪时，可将样品放置于电子称重托盘内，称取并记录初始重量，然后将上盖体盖设于下本体上，加热腔内的第一卤素环状加热灯和第二卤素环状加热灯开始对样品进行快速加热，待加热完成后，电子称重托盘再次称取样品的最终重量，控制芯片根据初始重量和最终重量计算出水分值并将水分值在显示屏上进行显示，用户即可读取到该样品的水分值。附图说明
[0010] 下面将结合附图及实施例对本实用新型作进一步说明，附图中:
[0011] 图1是本实用新型卤素快速水分测定仪的结构示意图。具体实施方式
[0012] 为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。
[0013] 如图1所示，在本实用新型的卤素快速水分测定仪第一实施例中，该测定仪1包括下本体2、以及与该下本体2可转动连接并用于盖住该下本体2顶端表面的上盖体3,该下本体2顶端表面设有用于盛放样品的电子称重托盘4、以及设置于该下本体2顶端表面上围住该电子称重托盘4的第一环形护栏5，该下本体2内设有与该电子称重托盘4电连接的控制芯片，该下本体2侧表面还设有与该控制芯片电连接的显示屏12及控制面板13;该上盖体3内设有可盖住该电子称重托盘4和第一环形护栏5的加热腔6,该加热腔6包括第二环形护栏 7、设置于该第二环形护栏7内的第一卤素环状加热灯8、设置于该第二环形护栏7内的第二卤素环状加热灯9、以及设置于该第二环形护栏7表面用于罩住该第一卤素环状加热灯8和第二卤素环状加热灯9的第一玻璃保护罩、设置于该第二环形护栏7底面用于罩住该第一卤素环状加热灯8和第二卤素环状加热灯9的第二玻璃保护罩，该第一玻璃保护罩中部设有第一通孔、该第二玻璃保护罩中部设有与该第一通孔位置对应的第二通孔10,该加热腔6内还设有与该控制芯片电连接的温度传感器11。
[0014] 使用本实用新型的卤素快速水分测定仪1时，可将样品放置于电子称重托盘4内， 称取并记录初始重量，然后将上盖体3盖设于下本体2上，加热腔6内的第一卤素环状加热灯 8和第二卤素环状加热灯9开始对样品进行快速加热，待加热完成后，电子称重托盘4再次称取样品的最终重量，控制芯片根据初始重量和最终重量计算出水分值并将水分值在显示屏 12上进行显示，用户即可读取到该样品的水分值。
[0015] 进一步的，该下本体2内还设有与该控制芯片电连接的定时模块。
[0016] 进一步的，该第一卤素环状加热灯8和第二卤素环状加热灯9分别与该控制芯片电连接。
[0017] 进一步的，该下本体2与该上盖体3第一端通过转轴可转动连接，该下本体2与该上盖体3第二端设有连接该下本体2与该上盖体3第二端的卡合装置。优选的，该卡合装置包括设置于上盖体上的卡勾、以及设置于下本体供该卡勾卡入的扣孔。
[0018] 进一步的，该上盖体3表面设有供用户转动开启该上盖体3的握把。
[0019] 以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
